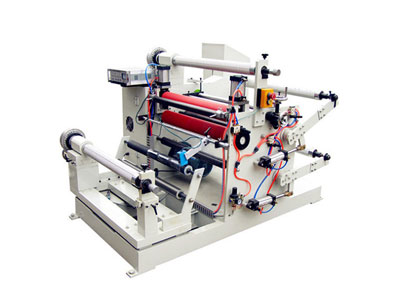

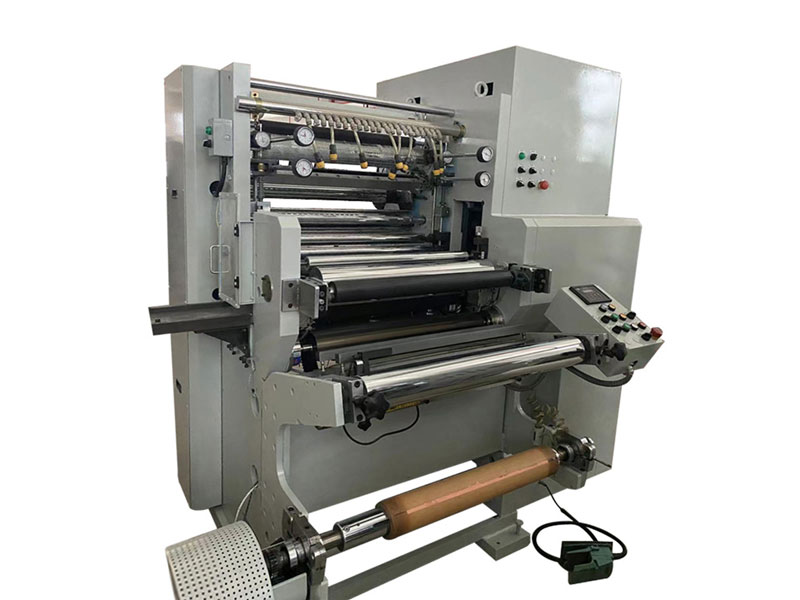

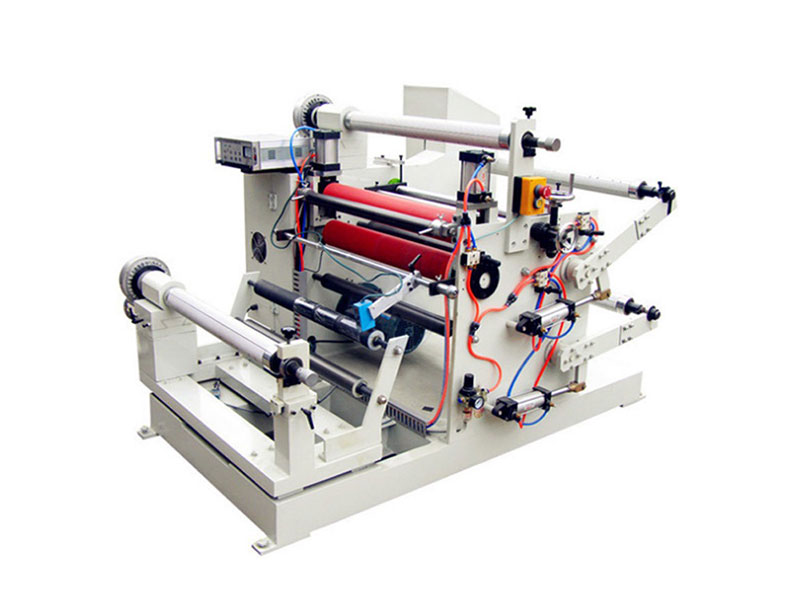

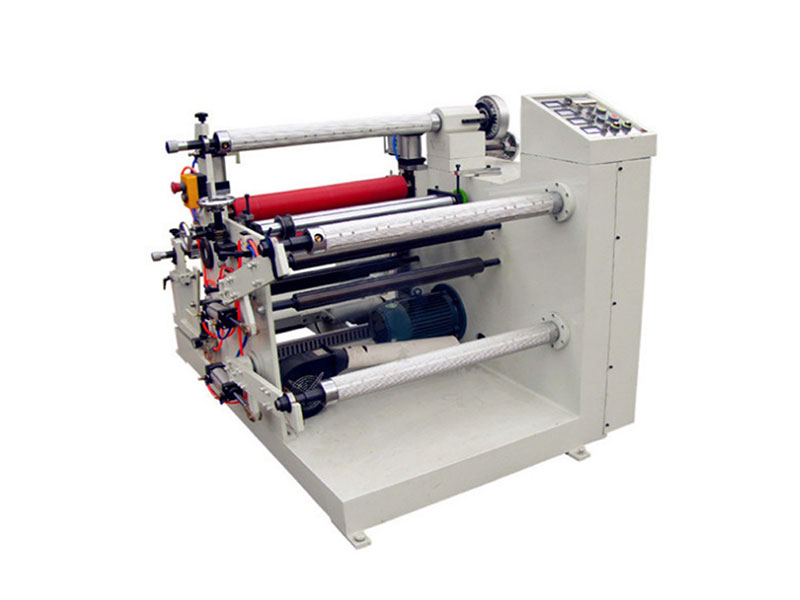

Бобинорезка Нарезка и намотка материалов аккумуляторных батарей, включая материалы катодов, анодов, электродов, разделительных пленок
Этот продукт был снят с производства и более не предлагается.
Машина для перемотки и продольной резки, оснащенная серводвигателем, характеризуется высокой точностью, высокой стабильностью и низким уровнем шума, подходит для непрерывной резки материалов (аккумуляторных батарей), включая катоды, анодные материалы, электроды, разделительные пленки на узкие полосы желаемой ширины. Благодаря использованию этой бобинорезательной машины для резки аккумуляторных батарей можно с большой долей вероятности гарантировать высокую производительность, высокое качество рулонов и стабильный выход продукции. Если Вы являетесь производителем литиевых батарей, то наша перемоточная машина для продольной резки - Ваш лучший выбор.
| Рабочее напряжение | 380В/50Гц |
| Мощность | 6кВт |
| Сжатый воздух | ≥0.6Мпа |
| Ширина направляющего ролика | 600мм |
| Наматываемый материал | Материалы батарей, включая катоды, анодные материалы, электроды, разделительные пленки |
| Разматывающий вал | Пневматический раздвижной вал с автоматической системой направления полотна |
| Максимальный диаметр рулона при размотке и намотке | 450 мм |
| Размер кромки | ≤15мкм |
| Автоматический контроль натяжения | 0-25Н (настраиваемый) |
| Точность размотки | ≤±0.1мм |
| Скорость продольной резки | 50м/мин (настраиваемая) |
| Ширина продольной резки | 25-600мм (по запросу) |
| Точность резки | ≤0.05 мм |
| Дискообразный нож | Внешний диаметр: 110 мм
Материал: порошки из карбида вольфрама
Держатель режущего ножа: точно удерживает лезвия на месте для операции продольной резки Вал режущего ножа: держатель режущего ножа вращается вместе с валом ножа, позволяя лезвиям вращаться с высокой скоростью для выполнения операции продольной резки. Примечание: специальные инструменты для быстрой установки и замены лезвий. |
| Вал намотки | Дифференцирующий пневматический вал |
| Кромки при продольной резке | ≤0.1 мм/м |
- Скручивание кромок: приводит к образованию волнистых кромок на линии среза, которые придают кромке рулона волнистый или лохматый вид. Это существенно влияет на точность процесса производства батарей.
- Заусенцы на кромке: металлические заусенцы могут серьезно повредить литий-ионные батареи. Короткое замыкание между положительной и отрицательной клеммами может произойти из-за больших металлических заусенцев, проникающих через разделительную пленку аккумулятора.
- Осыпание порошка:осыпание порошка с электродов значительно снижает производительность аккумулятора, включая уменьшение емкости аккумулятора и извлечение литий-ионного аккумулятора из положительного электрода.
-

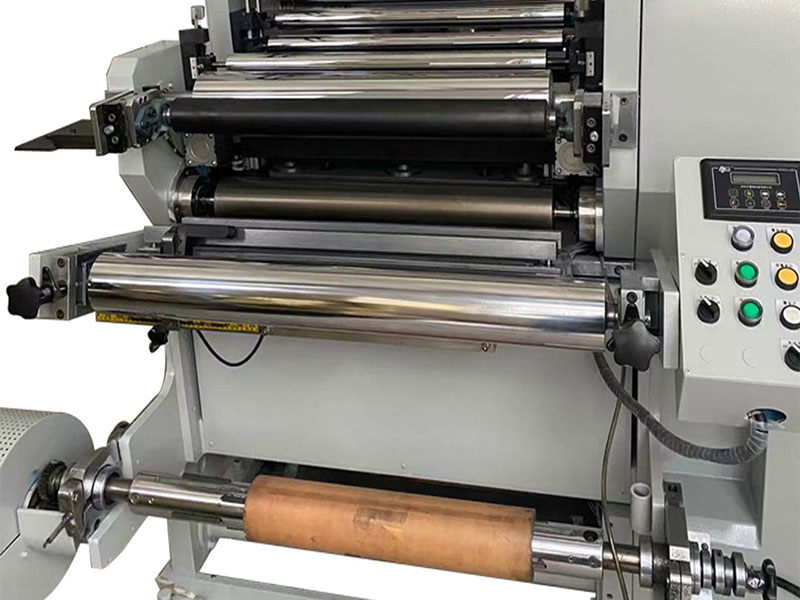

Секция для разматывания рулонов
- Пневматический раздвижной вал для размотки
- Магнитный порошковый тормоз для постоянного контроля натяжения
- Система управления полотном с фотоэлектрическим датчиком
- Система автоматического обнаружения и счетчик
-
Секция для намотки рулонов
Дифференциальный пневматический вал используется для намотки материалов, обеспечивая одинаковое натяжение всех валков, синхронный ход валков и непрерывную продольную резку. Натяжение, скорость резки и давление воздуха можно легко настроить. Все характеристики отображаются на сенсорном экране.
-

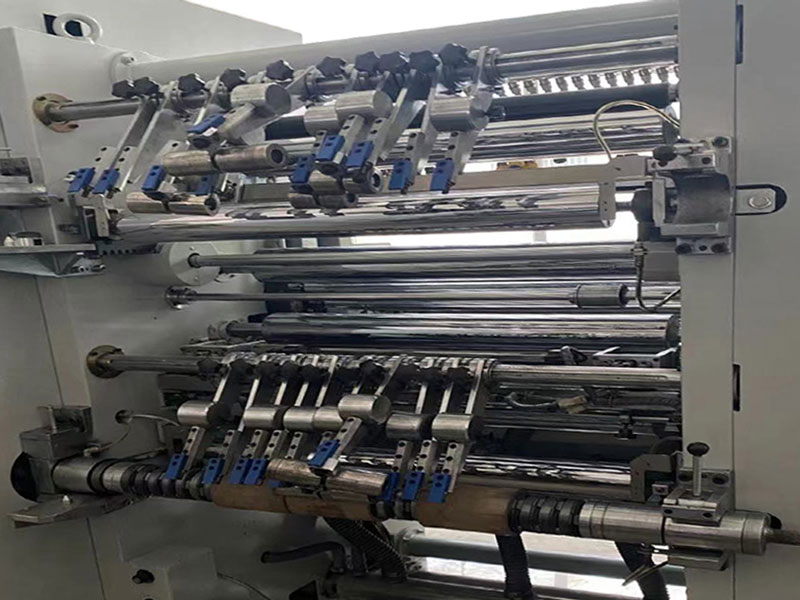

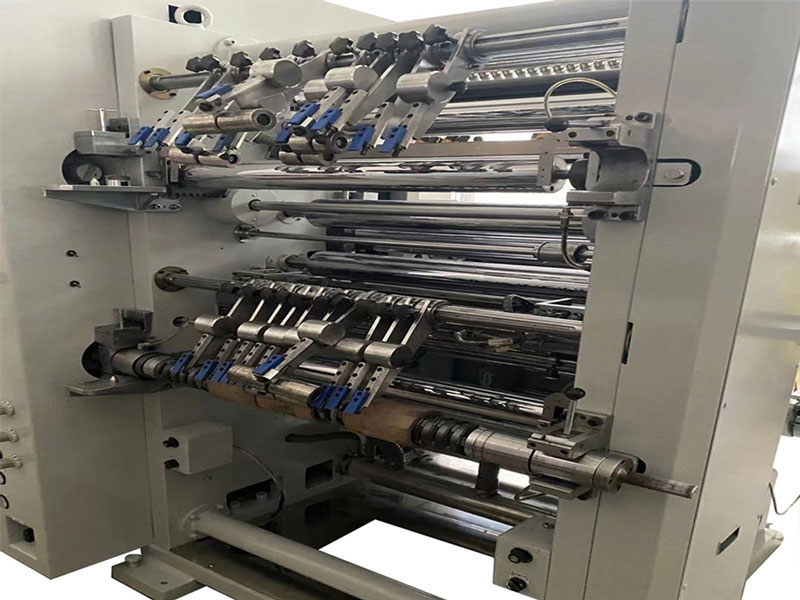

Система продольной резки
Система продольной резки оснащена устройством для установки ножевого вала. Доступны различные держатели ножей для возможности использования устройства для продольной резки материалов разной ширины. Держатели ножей можно легко переместить на станок для продольной резки после механического позиционирования. Нет необходимости регулировать режущие лезвия из-за различной ширины продольной резки. Это значительно увеличивает срок службы лезвия.
-
Система автоматического контроля
- Тяга регулируется серводвигателем
- Инверторное управление Mitsubishi для операции обмотки
- Система управления ПЛК
-

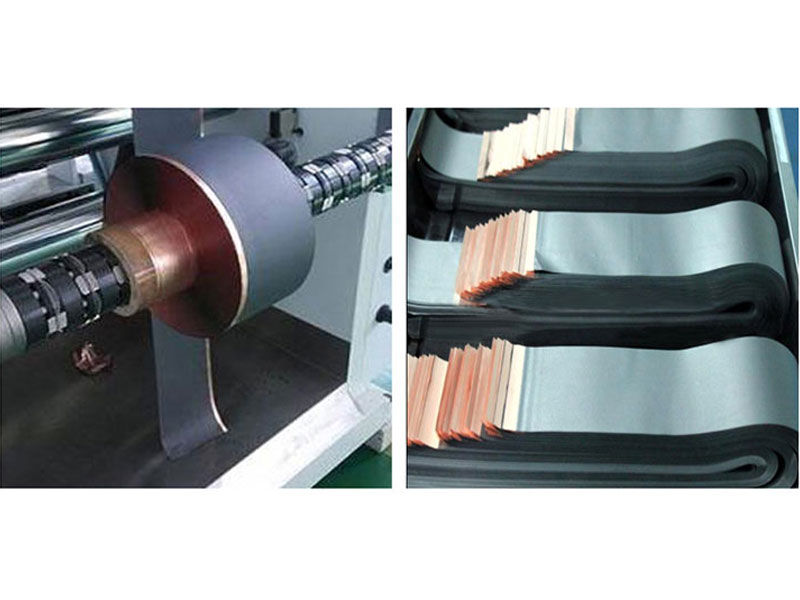

Разрезание
Резка с вращающимися ножами подходит для резки электродов аккумуляторных батарей с прерывистым покрытием. Электроды имеют гладкую кромку, без заусенцев и скручивания.
-
Благодаря системе пылеулавливания, пыль, образующаяся при продольной резке, эффективно удаляется, обеспечивая чистую рабочую среду. Система также позволяет избежать загрязнения материалов.
-
Опорная платформа используется во время смены валков, что повышает эффективность работы.
